GCH-開關櫃除濕裝置産品詳細信息：
智能型除濕裝置是采用半導體制冷除濕方式，主動将密閉空間的潮濕空氣在風扇的作用下吸入除濕風道，空氣中的水汽經過半導體制冷機構後冷凝成水，再通過導水管排出櫃體，可以達到很好的除濕效果。通過減低空氣中含水量，使相對濕度和濕度同時下降，幾乎不提高溫度，不産生溫差帶來的byh不好影響，從根本上避免或減少了事故的發生，也不會因高溫而加速櫃內器件及櫃體的老化。智能型除濕裝置把被動防止凝露方式,改為主動引導凝露，防止櫃內設備老化、絕緣強度降低、二次端子擊穿、材料黴變及鋼結構件鏽蝕等安quan隐患，保證電網安quan運行。
設備內部發生凝露引起爬電、閃絡事故，一般發生在以下幾種情況：
1、地區濕度高，天氣溫度變化大，開關櫃底部濕潤，有的電纜溝甚至有積水；
2、有的開關櫃在地下室，濕度高，櫃體內溫度特别是接近地面的溫度低于環境溫度；
3、有的設備處于暫時停運狀态，電氣櫃內小環境溫度就比四周環境溫度低，在其表面就極易形成結露，在這種情況下，一旦送電投運，事故就随之發生。 為保證電網系統的安quan運行，電氣設備的長壽命、安quan使用，電力系統對櫃內防潮、防凝露提出了更高要求。
應用範圍：
1、GIS控制櫃、高低壓控制櫃、高低壓開關櫃、環網櫃、戶外端子箱、機械控制櫃、箱式變電站、幹式變電站等電氣設備；
2、集成電路，矽晶體，液晶器件，陶瓷器件、阻容元件，有源器件，接插件，SMD器件，CPU，計算機闆卡防潮儲存；
3、物理化學儀器、實驗材料、絕緣材料的防潮管理，化學品、藥品、食品、纖維、生物制劑的防潮儲存。
産品特點：
1、體積小、重量輕、安裝方便快捷；
2、自動運行與手動除濕功能切換、溫度啓動值和除濕啓動值可調；
3、除濕風道主動引凝、排出氣體加熱降濕，達到了對電氣櫃密閉空間防潮除濕的綜合治理；
4、濕度、溫度傳感器24小時實時采樣，超出設定啓動值自動引凝；
5、濕度、溫度設置具有記憶功能，不會因為停開機而消失；
6、故障顯示功能，可快速查找故障點保證正常運行；
7、采用專用防潮元件，外殼采用鋁合金結構，保證在潮濕環境下正常工作；
8、屏蔽隔離技術的運用，符合GB / T17626-2008的3級标準，保證能夠在強電磁場下工作；
9、除濕引凝管路，可把引凝後的水排出櫃外，同時也可采用儲液袋櫃外收集。
10、型号帶“T”的具有加熱功能，當檢測到箱體環境溫度低時，除濕裝置內部的風機和外部加熱器啓動工作。
11、型号帶S的具有RS485通訊功能，通訊地址可調；可遠程控制、調節運行參數以及故障上報功能。
技術參數：

數據名稱	技術參數	數據名稱	技術參數
工作電源	AC220V	除濕效率	1L/日（120W 35℃ RH=85%工況下）
加熱功率	50～300W	除濕溫度	5℃～45℃
功   率	88W，98W，128W	工作溫度	-25℃～85℃
濕度檢測範圍	20%RH~98%RH	溫度檢測範圍	-20℃～120℃
除濕啓動值	45%RH~98%RH	溫度啓動值	1℃～55℃
濕度測量精度	±5%RH	溫度測量精度	±1℃
顯示方式	6位數顯	顯示分辨率	0.1
外殼材質	鋁合金	外形尺寸	204×64×280mm（寬X深X高）
淨重量	1.2kg	導水管	矽膠D10mm 、L1.5m

工作原理：
智能型除濕裝置由電源系統、送風系統、半導體制冷器、溫濕度檢測控制回路、加熱回路、無線模塊及排水管路組成。
1、除濕原理
當潮濕空氣經風扇吸入後，通過特别設計的風道流動，先經半導體制冷器降溫結露，制冷器的結露在重力作用下滴入引水槽，再由導水管流出櫃外。在設定啓動值內經過充分循環除濕，使櫃內空氣濕度降至結露點以下，完成整個防潮引凝加熱過程。同時，智能型除濕裝置信号采集傳感器外置，能實時準确的采集到櫃內的真實濕度，保證智能型除濕裝置在櫃內将要達到凝露條件時提前啓動除濕。
2、低溫加熱功能【選配】
當箱體溫度低于設定的啓動值時，除濕裝置啓動內部加熱器回路（加熱器外接，功率可接50～300W），直到箱體溫度升高到設定啓動值加5℃時，加熱器回路停止工作。
3、RS485通訊功能【選配】
當具有RS485通訊功能的除濕裝置收到上位機的數據時，分析數據後馬上回複數據給上位機，一台上位機很大可連接200台（上位機端推薦在A、B間接一個120歐姆的負載電阻）。

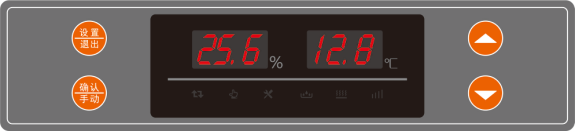

顯示說明
開機後，除濕裝置進入自檢狀态，自檢完成後，左邊數碼管顯示軟件版本号，右邊數碼管顯示通訊地址（當此台除濕裝置不帶通訊功能時，右邊顯示除濕硬件很大功率），3秒後除濕裝置進入工作狀态，此時左邊顯示濕度值，右邊顯示外部傳感器溫度值（當此台除濕裝置不帶有外部加熱功能時，右邊顯示內部溫度值）。

操作說明：
1、手動/自動模式：當除濕裝置工作在自動狀态時，“自動”指示燈點亮，”手動“指示燈滅，按一下“确認”按鈕後，”自動”指示燈滅，”手動“指示燈亮，此時除濕裝置啓動除濕模塊，再按一下“确認”按鈕後除濕裝置自動轉為自動模式，當除濕模塊退出手動工作狀态下再按一下“确認”鍵時，此時除濕裝置啓動手動加熱模塊，按一下“确認”按鈕後除濕裝置自動轉為自動模式。
2、設置參數模式：電源接通後，除濕裝置自檢通過後，自動進入自動模式，雙層數碼顯示當前的濕度值和溫度值。按“設置”鍵可設置除濕啓動值、除濕斷開值、加熱啓動值以及無線通訊地址。
2.1設置濕度啓動值：當除濕裝置工作正常狀态下（雙層數碼管顯示當前溫濕度值時即為正常狀态），按“設置”鍵，除濕裝置進入設置狀态，左邊數碼管顯示P1(當左邊數碼顯示P1時，表示右邊顯示的數值為濕度啓動值；當左邊數碼顯示P2時，表示右邊顯示的數值為濕度斷開值；當左邊數碼顯示P3時，表示右邊顯示的數值為溫度啓動值；）時，按“确定/手動”按鍵，右邊的數字閃爍，此時按“向上”或“向下”按鍵可修改濕度的啓動值；修改完成後按“确定/手動”鍵保存，數字停止閃爍；修改濕度啓動值設置完成。
2.2設置濕度斷開值：當除濕裝置工作正常狀态下（雙層數碼管顯示當前溫濕度值時即為正常狀态），按“設置”鍵，除濕裝置進入設置狀态，按“向上”或“向下”按鍵，直到左邊數碼管顯示P2(當左邊數碼顯示P1時，表示右邊顯示的數值為濕度啓動值；當左邊數碼顯示P2時，表示右邊顯示的數值為濕度斷開值；當左邊數碼顯示P3時，表示右邊顯示的數值為溫度啓動值；）時，按“确定/手動”按鍵，右邊的數字閃爍，此時按“向上”或“向下”按鍵可修改濕度的啓動值；修改完成後按“确定/手動”鍵保存，數字停止閃爍；修改濕度斷開值設置完成。
2.3設置溫度啓動值：當除濕裝置工作正常狀态下（雙層數碼管顯示當前溫濕度值時即為正常狀态），按“設置”鍵，除濕裝置進入設置狀态，按“向上”或“向下”按鍵，直到左邊數碼管顯示P3(當左邊數碼顯示P1時，表示右邊顯示的數值為濕度啓動值；當左邊數碼顯示P2時，表示右邊顯示的數值為濕度斷開值；當左邊數碼顯示P3時，表示右邊顯示的數值為溫度啓動值；）時，按“确定/手動”按鍵，右邊的數字閃爍，此時按“向上”或“向下”按鍵可修改溫度的斷開值；修改完成後按“确定/手動”鍵保存，數字停止閃爍；修改溫度啓動值設置完成。
注：當型号不帶外接加熱器時，參數選擇沒有P3。
3、通訊地址調節：接通電源，除濕裝置在自檢狀态，按”向下”按鍵進入通訊地址調節界面，此時可按“向上”或“向下”按鍵來調節通訊地址，調節好後，按“确定/手動”按鍵保存，按“設置”鍵，退出。
4、查看內部的溫度值：當除濕裝置工作主界面下，按”向下”按鍵可以顯示內部溫度值，8秒後自動轉為顯示外部溫度值或者按一下”向下”按鍵轉為顯示外部溫度值。
注：當此台除濕裝置不帶有外部加熱功能時，隻能顯示內部溫度值，不能切換到外部溫度顯示。
5、485通訊：除濕裝置有收到上位機的數據時，通訊指示燈會頻閃；具體通訊協議見附件。
特别功能說明：
1、自動除霜功能：當內部傳感器檢測到冷端散熱器上有凝結霜時，此裝置會自動啓動除霜，此時除濕燈閃爍。當冷端扇熱器上冰全部清理後，此裝置會自動轉入正常工作模式（一般除霜時間為30~60秒之間）。
2、高濕自動啓動加熱功能：當當前濕度大于80%時，啓動加熱器（此時加熱器啓動不受溫度控制），當當前濕度下降到73%時，斷開加熱器（此時加熱器啓動或斷開由溫度控制）。
注：此功能隻有帶外接加熱器的除濕裝置有。
安裝：
1、使用M5螺釘或者5mm的鉚釘固定。安裝時除濕裝置務必豎放，出水口朝下。
2、保證除濕裝置前面與其他裝置間有大于5cm的空間，來保證正面風扇出風口出風。
3、将出水管一端接入除濕裝置的派送口，用卡箍固定，出水管中間保持順暢，不得纏繞，以方便排水。另一端通向箱體外面。
4、電源接線端子L/N接上AC220V電源即可。
5、負載接K、K兩個端子；輸出為無源開關接點。

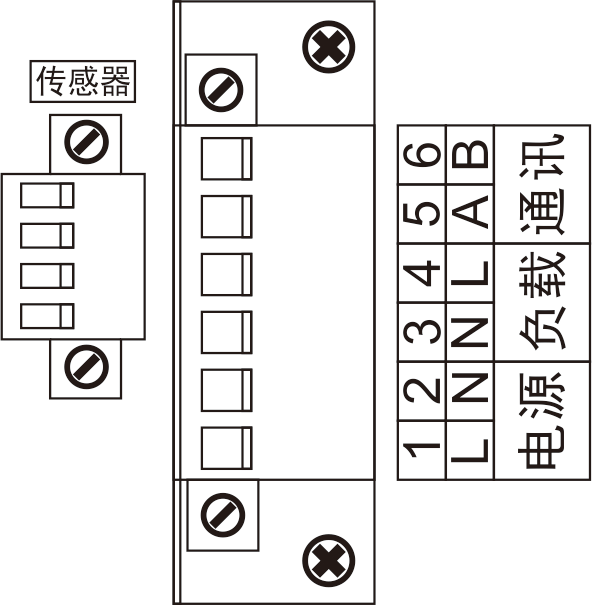

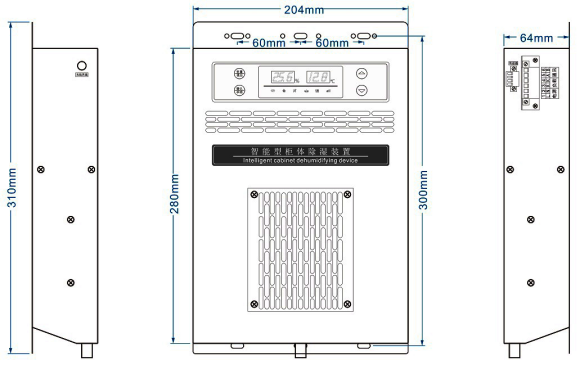

接線圖及安裝圖：

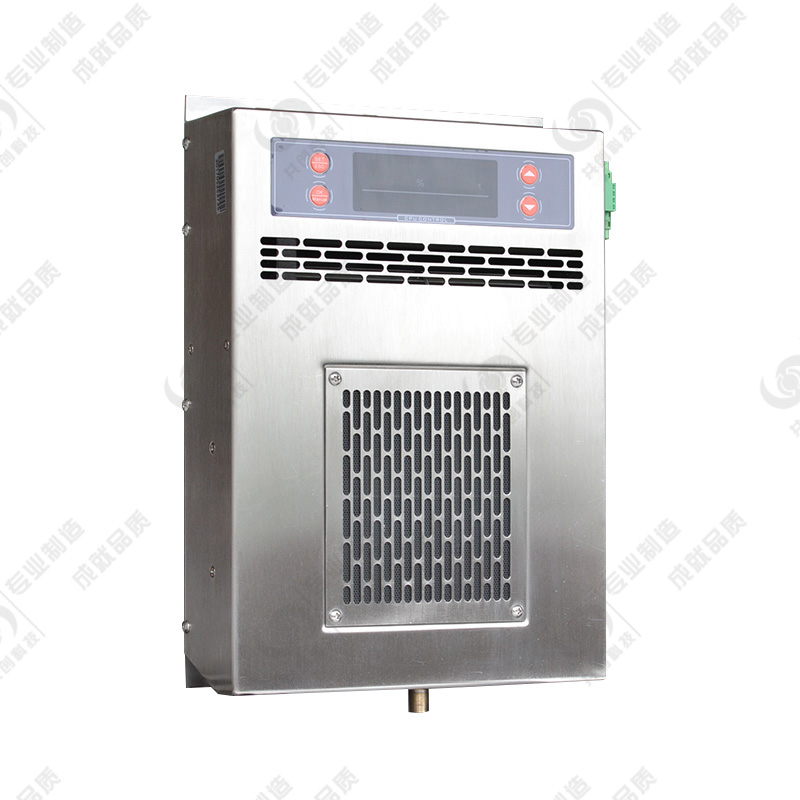

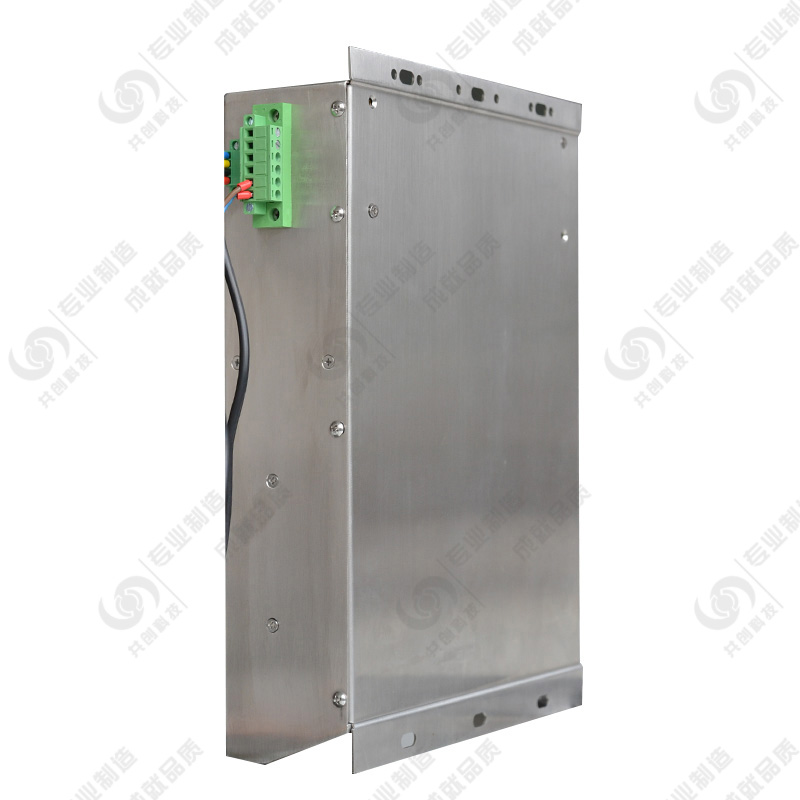

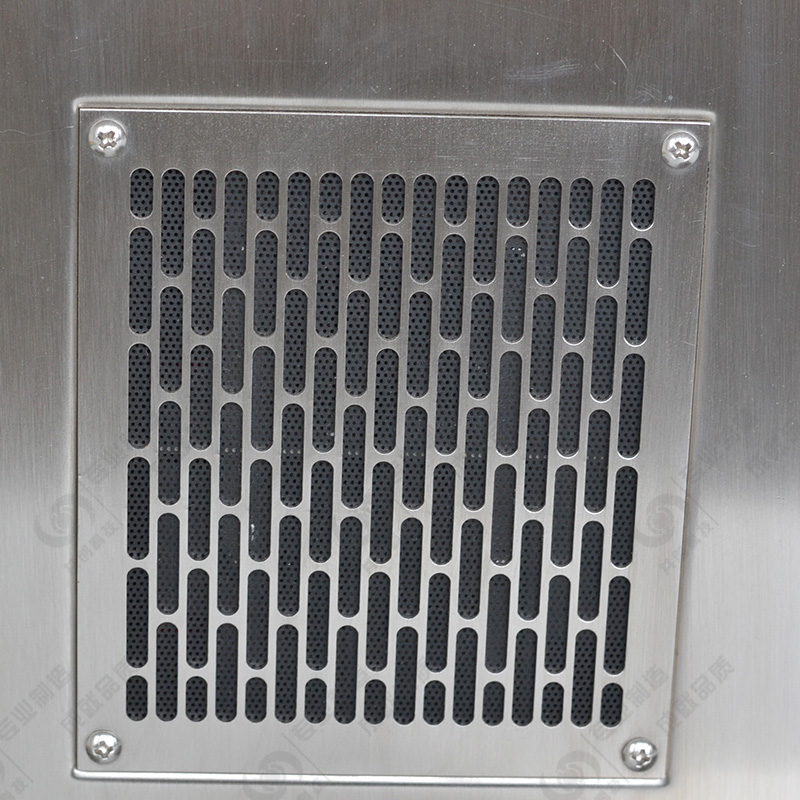

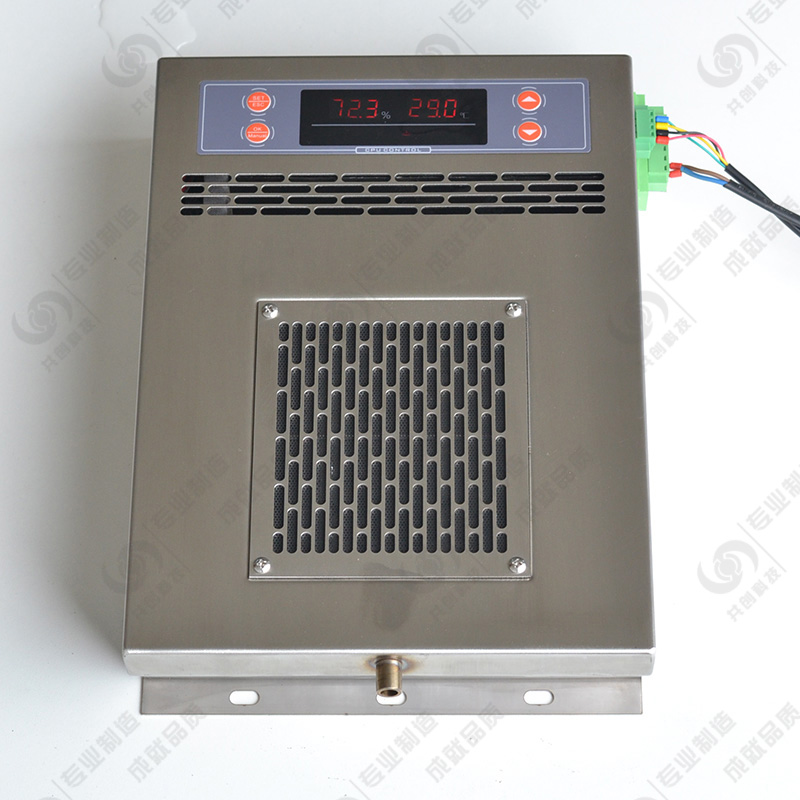

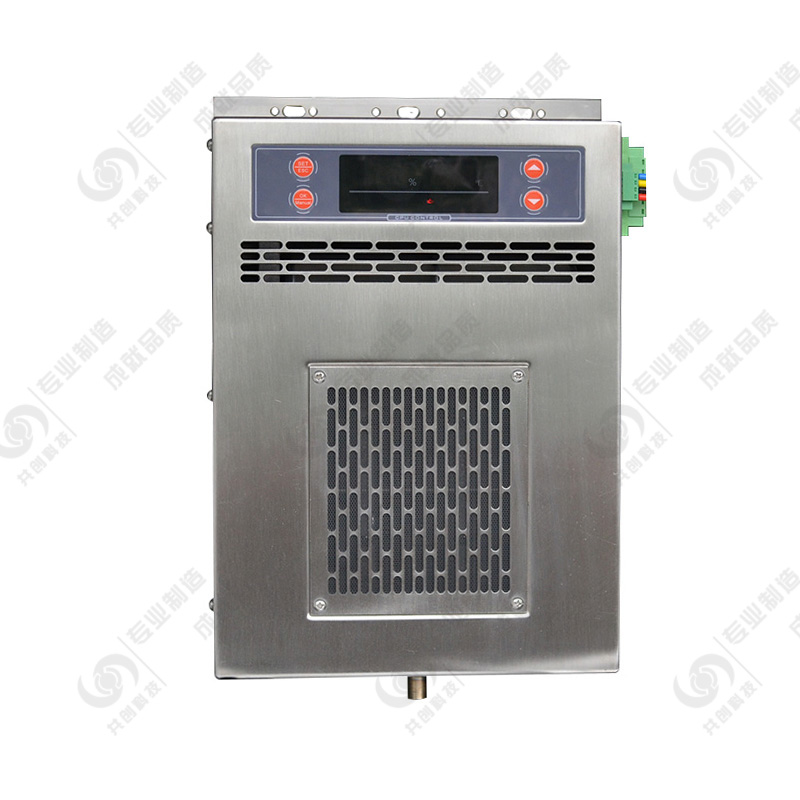

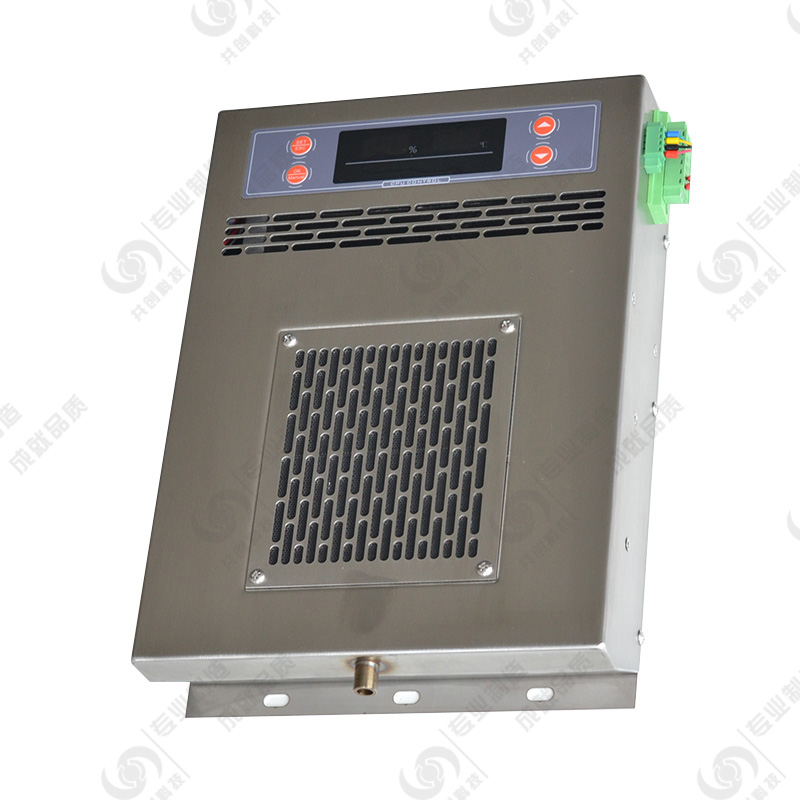

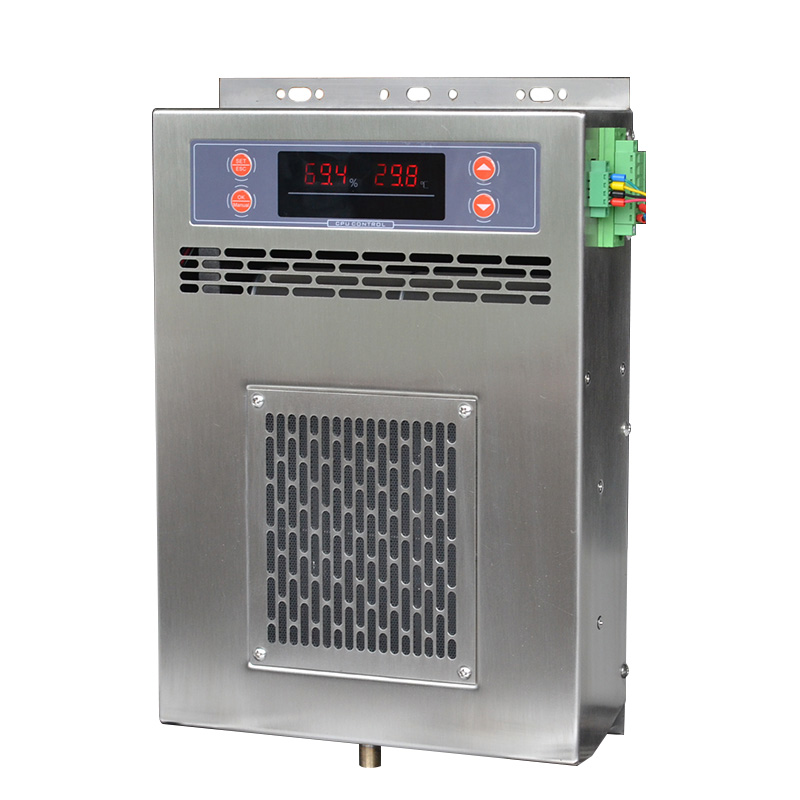

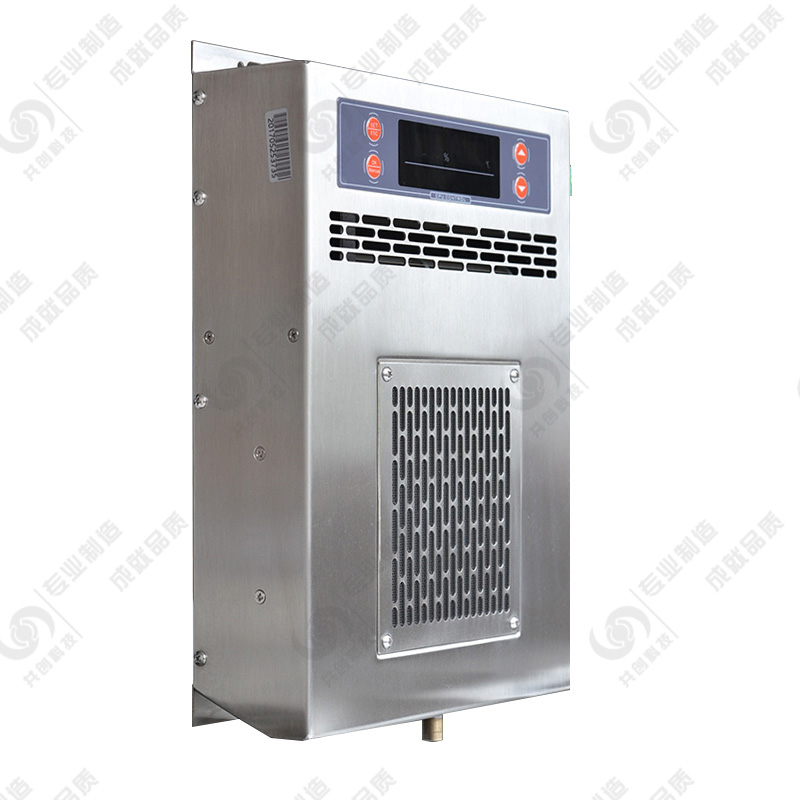

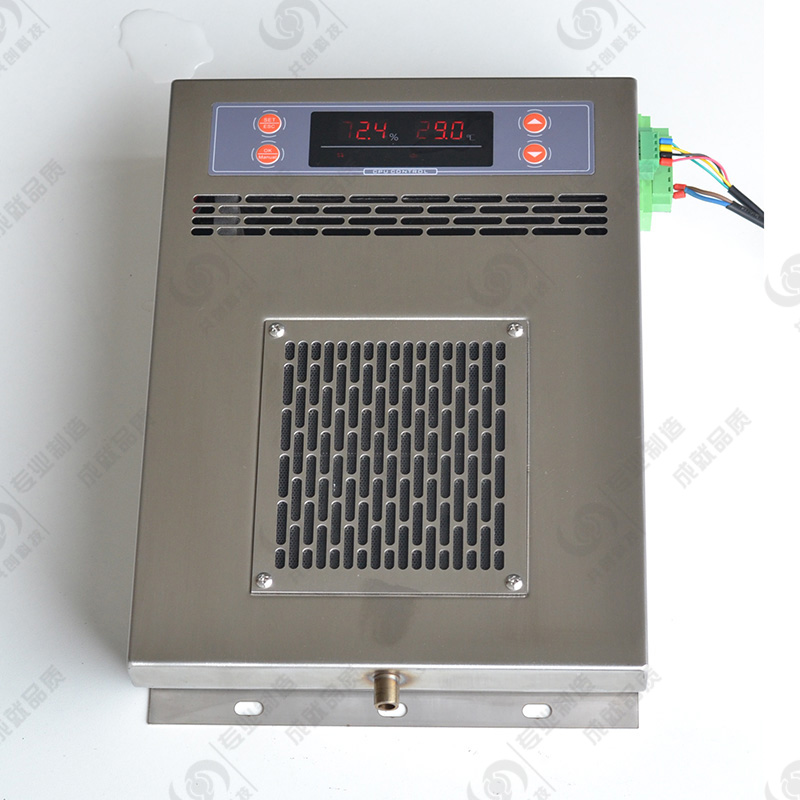

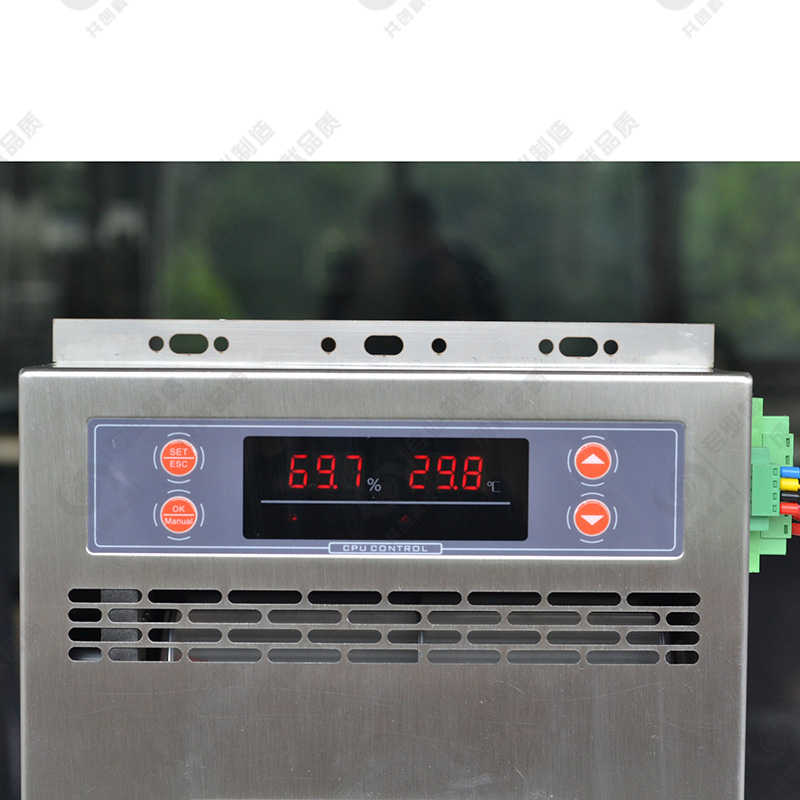

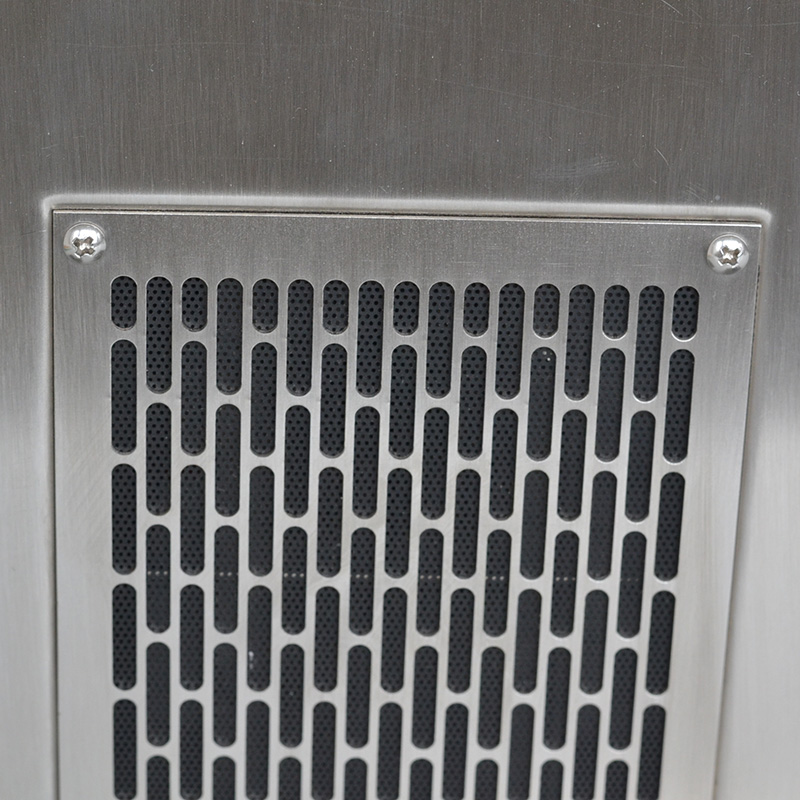

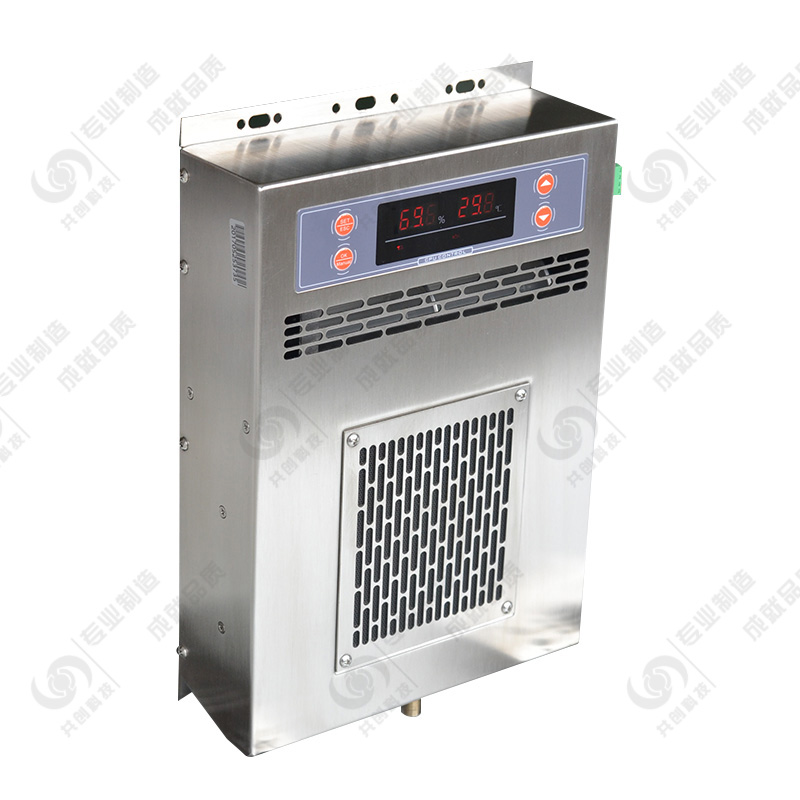

GCH-開關櫃除濕裝置産品圖片展示：
